Kamis, 30 April 2009

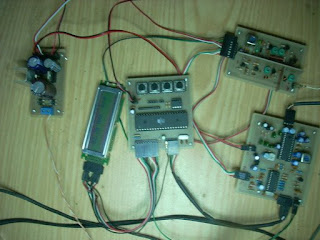

Digital Controlled FM Receiver ( Penerima FM Dengan Kendali Digital )



Ini adalah radio penerima fm yang di kendali sepenuhnya secara digital, tidak seperti kit yang banyak dijual di toko-toko komponen elektronika, yang mana hanya mempunyai tampilan digital saja sedangkan pengendaliannya (perpindahan frekuensinya) masih sepenuhnya menggunakan tombol pemutar kapasitor variabel (varco).


Saya di sini hanya akan membahas rangkaian secara praktis, saya tidak akan membahas dasar teori dari penerima fm, jadi bagi yang masih sangat awam dengan teori dasar penerima radio bisa mecoba mencari informasi di tempat lain, atau paling gampang ... tanya aja sama om google, dia pasti tahu.


Rangkaian ini sebetulnya saya adaptasi dari radio penerima yang ada pada sistem audio merek-merek terkenal. Komponen-komponen utama yang digunakan dalam rangkaian ini adalah :



  1. LA1837 - Single chip AM/FM IF and MPX with electronic tuning support.

  2. LC72131 - AM/FM PLL Frequency Synthesizer

  3. AT89S52 - Atmel Microcontroller.

  4. 16 x 2 Character LCD.


Diagram Skema Rangkaian


Rangkaian penerima fm ini saya bagi 3 bagian :



  • Rangkaian utama.
Rangkaian utama menggunakan ic LA1837 dan LC72131. Dalam ic LA1837 sudah terdapatai fm if amplifier, detektor dan dekoder stereo, bahkan dalam ic ini sebetulnya jg terdapat penerima am tapi tidak saya pergunakan. Sedangkan LC72131 di gunakan sebagai pengendali frekuensi dengan metode PLL.




    Ralat ... terjadi kesalahan labeling pada gambar di atas +12V mestinya adalah +9V

  • Rangkaian control
Rangkaian control menggunakan mikrokontroler AT89S52 serta lcd 16x2 sebagai display. Berhubung AT89S52 tidak memiliki eeprom internal maka di sini saya tambahkan eeprom 24C64, sebetulnya menggunakan 24C02 pun sudah mencukupi, ini saya pergunakan karena hanya ini eeprom terkacil yang saya punya saat itu.



  • Front end.



  • Program
Program untuk mikrokontroler saya buat menggunakan Keil uVision versi 3.
Hex dan source code bisa di download di sini.
